HỆ VÌ KÈO 2 LỚP SIÊU NHẸ CHỐNG RỈ VNTRUSS LỢP MÁI TÔN

lợp mái tôn, khung kèo thép mạ kẽm

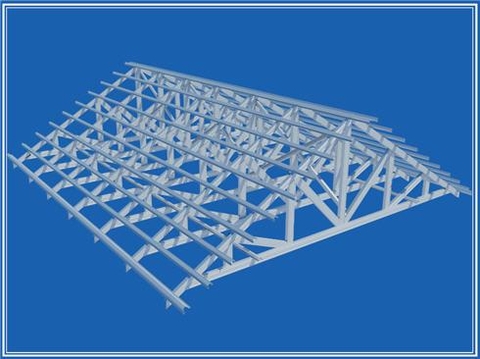

Hệ vì kèo thép mạ kẽm nhôm siêu nhẹ chống rỉ VNTRUSS 2 lớp dành cho mái lợp tole ( tôn) được kết cầu từ tổ hợp thanh TC 75.75 ( kèo) và TS 35.48 hoặc 54.75 ( đòn tay).

A. TỔNG QUÁT VỆ HỆ VÌ KÈO THÉP MẠ KẼM NHÔM SIÊU NHẸ CHỐNG RỈ VNTRUSS 2 LỚP:

Hệ vì kèo thép mạ kẽm nhôm siêu nhẹ chống rỉ VNTRUSS hai lớp là một tổ hợp giữa các thanh TC75.75 được chế tạo thành một vì kèo ( khung kèo) liên kết bằng vít tự khoan cường độ cao.

Khung kèo được định vị vào dầm bê tông bằng pad liên kết, buloong nở hay buloong đạn với kích thước M100x120mm hoặc M120x150mm.

Các vì kèo được liên kết với nhau bằng các thanh giằng bụng.



B. CHI TIẾT LIÊN KẾT:



lop-mai-ton



khung-keo-2-lop



keo-thep-ma-kem



C. TIÊU CHUẨN SẢN XUẤT:

Sản phẩm vì kèo thép mạ VNTRUSS được sản xuất theo công nghệ của Australia.



D. THÔNG SỐ KỸ THUẬT:

Khoảng cách kèo: 2,5m - 3m

Khoảng cách li tô 800 mm - 1100mm

Khoảng cách vượt nhịp kèo kinh tế là 24m



E. TIÊU CHUẨN THIẾT KẾ:

- Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN
- Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996
