HỆ VÌ KÈO 3 LỚP SIÊU NHẸ CHỐNG RỈ LỢP MÁI NGÓI VNTRUSS

mái ngói, mai ngoi, mái bê tông lợp ngói, khung kèo mái bê tông lợp ngói

KẾT CẤU:  Khung kèo thép mạ kẽm nhôm VNTRUSS 3 lớp cho mái nhà lợp ngói là tổ hợp liên kết từ các thanh TC100.75 ốp đôi ( xà gồ), TC75.75 ( cầu phong / rui)  và TS35.48 (li tô/ mè).

GIỚI THIỆU HỆ KHUNG KÈO THÉP MẠ CHỐNG RỈ SIÊU NHẸ VNTRUSS 3 LỚP:

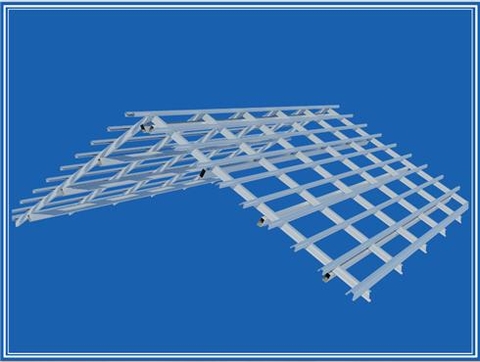

Hệ kèo thép mạ kẽm nhôm VNTRUSS 3 lớp hay còn gọi là hệ kèo không gian là một tổ hợp liên kết với nhau bằng vít tự khoan cường độ cao giữa các thanh TC100.75 ốp đôi làm xà gồ và TC75.75 làm cầu phong.

Khung kèo định vị vào dầm bê tông bằng pad liên kết và buloong nở quy cách M100x100mm hoặc M120x120mm. Phần lợp ngói sẽ được bắt đòn tay (li tô/ mè) TS 35.48 theo các tiêu chuẩn ngói lợp (Khoảng cách 320mm - 370mm).



khung-keo-3-lop-lop-mai-ngoi


khung-keo-3-lop-lop-ngoi



TIÊU CHUẨN SẢN XUẤT: Sản phẩm hệ kèo thép mạ VNTRUSS 3 lớp được sản xuất theo tiêu chuẩn của Australia (Úc). Bảo hành 20 năm.

VẬT TƯ SỬ DỤNG:  Các thanh vật tư được làm từ thép mạ hợp kim kẽm nhôm cường độ cao G550 AZ100.

Khung kèo không gian hay hệ xà gồ thép mạ VNTRUSS 3 lớp: xà gồ thép mạ kẽm nhôm dùng thanh TC100.75 ốp đôi; cầu phong TC75.75  hình dạng chữ C được chấn hai sóng ở mặt hông nhàm hỗ trợ độ cứng cho sản phẩm; mè (li tô) TS35.48 Hình dạng Omega có uốn cong hai miếp tạo độ cứng cho sản phẩm.



keo-3-lop



THÔNG SỐ KỸ THUẬT:

- Khoảng cách Xà gồ (TC100.75 ốp đôi) là 800mm - 900mm

- Khoảng cách cầu phong (TC75.75) tối ưu là 1,2m - 1,45m.

- Khoảng vượt nhịp kinh tế đối với mái lợp ngói là 4,5m.



TIÊU CHUẨN THIẾT KẾ:
- Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ
chịu cắt ≥6,8KN
- Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996


TRỌNG LƯỢNG THIẾT KẾ:


Tĩnh tải(kg/m2) - Ngói  60kg/m2
                        - Trần 10kg/m2

                        - Trọng lượng bản thân kèo là 15kg/m2/
Hoạt tải: 0.25 kN/m2ẽ thiết kế.



keo-lop-ngoi



khung-keo-lop-ngoi



keo-lop-mai-ngoi
